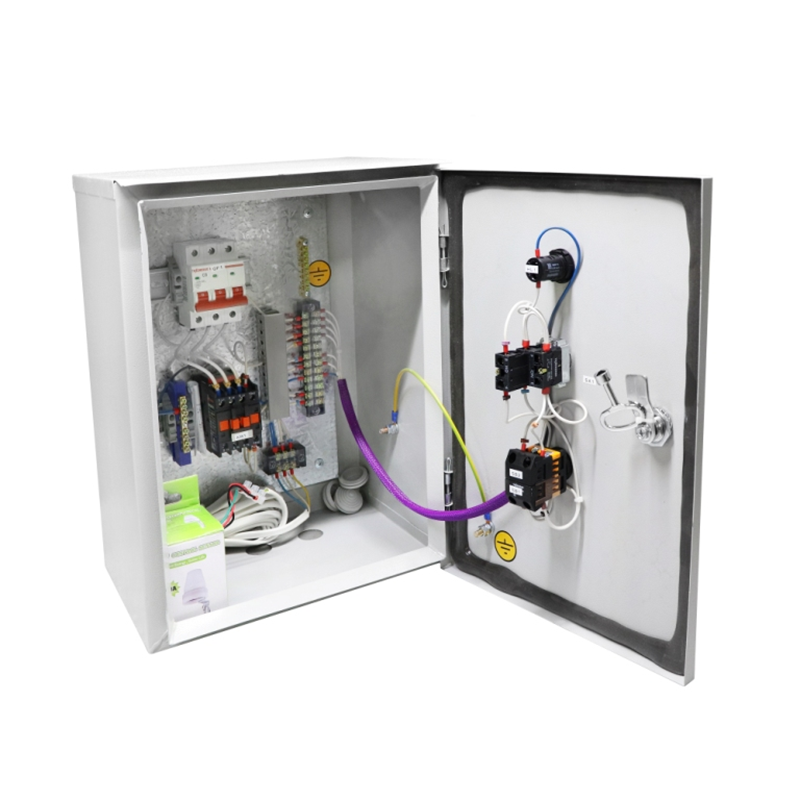

Ящик управления освещением ЯУО9600

Назначение.

    Ящики управления освещением предназначены для автоматического, местного, ручного или

дистанционного (с диспетчерского пункта) управления осветительными сетями и установками

производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, ДНаТ, люминесцентными и др.).

    Ящики управления освещением могут также применяться в осветительных установках

сельскохозяйственных производств для организации «светового дня» в птицеводческих и

животноводческих помещениях, при искусственном выращивании овощных культур и др.

Ящики управления освещением обеспечивают:

- включение и отключение осветительной установки от сигнала фотодатчика при достижении

заданного уровня освещенности (схема ЯУО9602);

- отключение и включение осветительной установки в заданные периоды времени (например, в

технологические перерывы в работе цеха) по программам, задаваемым программатором режимов (схемы ЯУО9601, ЯУО9603);

- ручное включение и отключение осветительной установки кнопками, установленными на двери

ящика; включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов энергослужб.

- управление освещением с диспетчерского пункта по GSM каналам связи для включения освещения в режиме — «ДЕНЬ», «ВЕЧЕР», «НОЧЬ». (схема ЯУО9604).

Ящики управления серии ЯУО 9600 соответствуют ГОСТ Р 51321.1-2000, ТУ 3430-001-65664886-2017.

Условия эксплуатации:

Высота над уровнем моря не более 2000 м.

Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях,

разрушающих металлы, изоляцию и пластмассу.

Температура окружающей среды для ящиков при эксплуатации от минус 10 до 40°С,относительная влажность воздуха до 98% при температуре 25°С.

Для выносной фотоголовки температура окружающей среды от минус 40 до 40°С, относительная влажность воздуха до 98% при температуре 25°С.

Рабочее положение ящиков в пространстве вертикальное, допускается отклонение от рабочего положения на 5° в любую сторону.

Рабочее положение фотоголовки устанавливается на вертикальной плоскости на кронштейне с

направлением светочувствительной плоскости фоторезистора на север. Окружающая среда в части коррозийной активности должна соответствовать группе 1 (Л) по ГОСТ 15150-69, в части механических воздействий ящик соответствует группе условий эксплуатации М1 по ГОСТ 17516.1-90.
